Регуляторы давления без и с предохранительно- запорным клапаном 137, 137-BV

Регулятор давления типа 137 представляет собой пилотный регулятор и обеспечивает поддержание стабильного выходного давления P независимо от изменения входного давления P и расхода газа. Устройство типа 137-BV оснащено встроенным ПЗК. Монтаж регулятора производится на горизонтальном газопроводе в вертикальном положении.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: GasTeh, Сербия

Встроенный предохранительный запорный клапан (ПЗК) имеет два исполнения:
— исполнение V/N — срабатывание клапана на недопустимое повышение или понижение выходного давления;
— исполнение V— только на недопустимое повышение выходного давления.

Регулятор низкого давления без и с предохранительно-запорным клапаном GasTeh 137, 137-BV

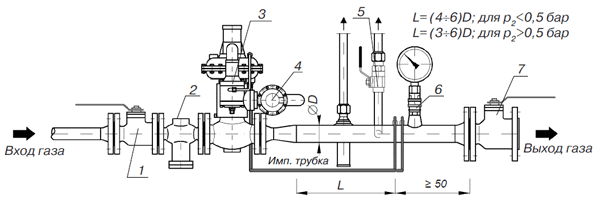

Рис. 4.51: 1 — запорное устройство на входе; 2 — фильтр; 3 — регулятор давления типа 137- BV; 4 — предохранительный клапан; 5 — продувочный кран; 6 — запорно-сбросной клапан для манометра; 7 — запорное устройство на выход



Технические характеристики



Рабочая среда — природный газ, воздух, азот и другие неагрессивные газы.

Входное давление: Рвх= max 12 бар.

Выходное давление: Рвых= от 0,01 до 4 бар.

Габаритные размеры: см. таб. на стр 483.

Присоединительные размеры: DN25–DN50 PN16, ANSI150.

Климатическое исполнение: от –40 до +60 ˚C; от –60 ˚C — по требованию.



Таблицы пропускной способности регуляторов, м3/час



Рвх , бар Рвых , мбар DN25 DN40 DN50 DN80 DN100
Диаметр седла Ø, мм
31 42 54 82 105
0,2 20 230 520 1150 2420 4100
50 215 415 905 2150 3850
100 195 305 574 1830 2920
0,4 20 380 780 1450 2850 5150
50 350 620 1400 2670 5100
100 328 540 1210 2420 4850
200 305 415 820 2110 4720
0,6 20 420 850 1610 3150 5780
50 415 805 1540 3050 5750
100 410 790 1520 2980 5610
200 395 680 1320 2820 5450
400 380 595 850 2520 4890
1 20 510 950 1780 3920 6600
50 510 950 1780 3850 6600
100 510 950 1690 3610 6450
200 505 920 1520 3415 6400
400 485 810 1410 3050 6220
700 410 790 1210 2850 5750
2 100 820 1450 2480 4510 8800
200 820 1450 2150 4320 8800
400 820 1450 1910 3900 8800
700 815 1390 1805 3900 8720
1000 810 1390 1720 3900 8450
3 100 1060 1920 3120 7050 12100
200 1060 1920 2710 6920 12100
400 1060 1920 2350 6400 12100
700 1060 1920 2280 6400 11950
1000 1060 1920 2150 6400 11900
2000 1060 1850 1980 6280 10500
4 100 1360 2500 3900 7800 15100
200 1360 2500 3900 7800 15100
400 1360 2500 3900 7800 15100
700 1360 2500 3900 7800 15100
1000 1360 2500 3900 7800 15100
2000 1360 2500 3800 7600 14900
3000 1360 2500 3200 6400 12100
6 100 1590 3400 5500 10600 20800
200 1590 3400 5500 10600 20800
400 1590 3400 5500 10600 20800
700 1590 3400 5500 10600 20800
1000 1590 3400 5500 10600 20800
2000 1590 3400 5500 10600 20800
3000 1590 3400 5500 10600 20800
4000 1590 3400 5200 9800 18900
8 100 1880 3900 6900 13400 26500
200 1880 3900 6900 13400 26500
400 1880 3900 6900 13400 26500
700 1880 3900 6900 13400 26500
1000 1880 3900 6900 13400 26500
2000 1880 3900 6900 13400 26500
3000 1880 3900 6900 13400 26500
4000 1880 3900 6900 13400 26500
6000 1600 3700 6100 12500 23600
Рвх , бар Рвых , мбар DN25 DN40 DN50 DN80 DN100
Диаметр седла Ø, мм
31 42 54 82 105
10 100 2150 4300 8700 16400 33000
200 2150 4300 8700 16400 33000
400 2150 4300 8700 16400 33000
700 2150 4300 8700 16400 33000
1000 2150 4300 8700 16400 33000
2000 2150 4300 8700 16400 33000
3000 2150 4300 8700 16400 33000
4000 2150 4300 8700 16400 33000
6000 2080 4100 8350 15600 32100
8000 1750 3900 7050 13700 26050
12 100 2350 4900 10060 19800 39000
200 2350 4900 10060 19800 39000
400 2350 4900 10060 19800 39000
700 2350 4900 10060 19800 39000
1000 2350 4900 10060 19800 39000
2000 2350 4900 10060 19800 39000
3000 2350 4900 10060 19800 39000
4000 2350 4900 10060 19800 39000
6000 2350 4900 10060 19800 39000
8000 2260 4600 9070 18300 38000
16 100 2720 13150 25900 50900
200 2720 13150 25900 50900
400 2720 13150 25900
700 2720 13150 25900 50900
1000 2720 13150 25900 50900
2000 2720 13150 25900 50900
3000 2720 13150 25900 50900
4000 2720 13150 25900 50900
6000 2720 13150 25900 50900
8000 2720 13150 25900 50900
12000 2310 11100 22000 43300

В исходном состоянии затвор клапана 4 (см. рис. 4.52) под действием пружины 10 прижат к седлу 2. Клапан 14 взведен, и таким образом газ поступает внутрь регулятора под клапан 4, при этом пилот 1 находится в открытом состоянии. Одновременно газ поступает через пилот 1 и далее через импульсную трубку 5 в верхнюю полость мембранного узла. Опускаясь через шток 3, перемещает клапан 4 регулятора, и далее газ через зазор между клапаном 4 и седлом 2 поступает на выход. Выходное давление регулятора через штуцер поступает на управляющий вход пилота, при этом ограничивая поток газа через пилот в верхнюю полость мембранного узла, клапан 4 начинает подниматься, и таким образом в регуляторе устанавливается положение равновесия. Разгрузочная мембрана 6 обеспечивает повышенную плавность регулирования, настройка регулятора на заданное выходное давление производится с помощью регулировочного винта пилота 7, который затем фиксируется контргайкой 8 и закрывается прозрачным колпачком 9. При повышении выходного давления сверх допустимого, мембранный узел ПЗК поднимает толкатель 11 и, преодолевая усилие пружины 12 (которая служит для настройки с помощью гайки 18), выводит из зацепления стопорный шарик 17, и шток 16 совместно с пружиной 13 прижимает клапан 14 к седлу, тем самым прекращая подачу газа. При понижении выходного давления ниже допустимого усилием пружины 19, которая настраивается гайкой 20, мембранный узел ПЗК с помощью рычага 22 приподнимает толкатель 11, выводит из зацепления стопорный шарик 17, и шток 16 совместно с пружиной 13 прижимает клапан 14 к седлу, прекращая подачу газа. Установка ПЗК в рабочее состояние происходит вручную. Для этого необходимо снять колпачок 15 и плавно потянуть за ручку 21 до характерного щелчка.

Регулятор низкого давлениябез и  с предохранительно-запорным клапаном GasTeh 137, 137-BV

Рис. 4.52. Регулятор давления137-BV: 1 — пилот; 2 — седло; 3 — шток; 4 — клапан; 5 — импульсная трубка; 6 — мембрана; 7 — регулировочный винт пилота; 8 — контргайка; 9, 15 — колпачок; 10, 12, 13, 19 — пружина; 11 — толкатель; 14 — клапан; 16 — шток; 17 — стопорный шарик; 18, 20 — гайка; 21 — ручка; 22 — рычаг

Регулятор низкого давлениябез и  с предохранительно-запорным клапаном GasTeh 137, 137-BV



Размеры



DN размер, мм 25 40 50 65 80 100 150
A 160 200 230 290 310 350 450
B 285 295 307 320 332 345 380
C 115 127 140 165 190 215 775
D 250 250 250 350 350 465 630
