Установка газорегуляторная шкафная УГРШ(К)-50Н-2(-О), УГРШ(К)-50С-2(-О), УГРШ(К)-500-2(-О)

Установки газорегуляторные УГРШ(К)-50Н-2(-О), УГРШ(К)-50С-2(-О), УГРШ(К)-500-2(-О) предназначены для редуцирования давления газа и его автоматического поддержания в заданных переделах, независимо от изменения расхода газа в системах газоснабжения. Устройство может изготавливаться в нескольких климатических исполнениях.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители: ООО «Газ-Сервис» ,ООО ПКФ «Экс-Форма»

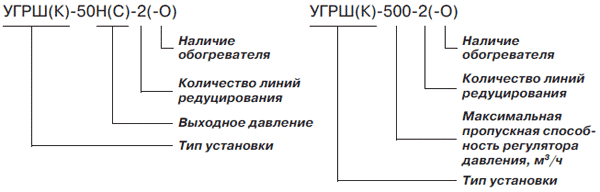

Условное обозначение

Установка газорегуляторная шкафная УГРШ(К)-50Н-2(-О), УГРШ(К)-50С-2(-О), УГРШ(К)-500-2(-О)

Технические характеристики

Рабочая среда	природный газ по ГОСТ 5542-87
Диаметр седла, мм	10	6	4	10	6	4	10	6	4
Максимальное давление на входе, МПа	0,3	1,2	1,2	0,3	1,2	1,2	0,3	1,2	1,2
Диапазон настройки выходного
давления, кПа	1,0 до 2,0			от 2,0 до 3,5			от 3,5 до 5,0
Система обогрева	газовая
Номинальное давление для системы
обогрева, Па (мм вод. ст.)	3000 (300)
Расход газа для системы
обогрева, м³/ч	0,05±15%
Масса, кг, не более	300

*Только для шкафных установок УГРШ (К)-50 с обогревом.
**Регулятор поставляется с настройкой Р_вых в диапазоне 0,002–0,0035 МПа. В комплекте поставляется пружина с диапазоном настройки Р_вых 0,0035–0,005 МПа.
***Регулятор поставляется с настройкой Р_вых в диапазоне 0,01–0,03 МПа. В комплекте поставляются пружины с диапазоном настройки Р_вых 0,03–0,01 МПа и 0,1–0,3 МПа.

Купить УГРШ(К)-50Н-2(-О), УГРШ(К)-50С-2(-О), УГРШ(К)-500-2(-О) в Тюмени

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. УГРШ(К)-50Н-2(-О), УГРШ(К)-50С-2(-О), УГРШ(К)-500-2(-О), представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Тюмень с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Тюмень выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной.

Каждая линия редуцирования состоит из:

— крана КН1 (или КН3) на входе;

— фильтра Ф1 (или Ф2). Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН20. Для замера входного давления необходимо при закрытых кранах КН15 и КН16 открыть кран КН12, а затем клапан КН20. Для замера давления после фильтра на первой линии редуцирования необходимо при закрытых кранах КН12 и КН16 открыть кран КН15, а затем клапан КН20. Соответственно и для замера давления на второй линии редуцирования. Кран КН17 (или КН18) служит для слива конденсата из фильтров Ф1 (или Ф2);

— регулятора давления газа РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

— крана КН2 (или КН4) на выходе;

— импульсного трубопровода с краном КН9 (или КН10);

— предохранительного сбросного клапана КП1, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки КП1 предназначены краны КН14 и КН19.

Для замера давления на выходе установлен кран КН13 с ниппелем для присоединения мановакуумметра.

Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран КН7 (или КН8).

Для обогрева установки в зимнее время служит обогреватель ОГ, к которому через вентиль КН21 и регулятор РД3 поступает газ требуемого давления.

Установка газорегуляторная шкафная УГРШ(К)-50Н-2(-О)

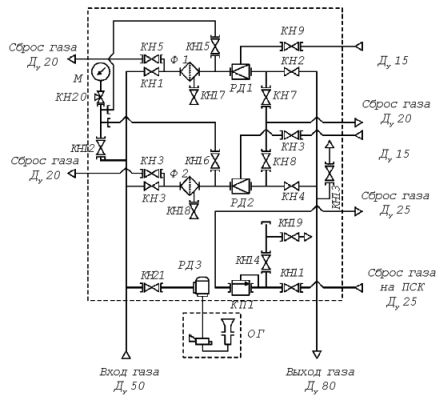

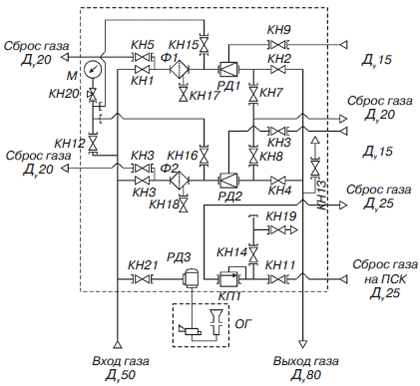

Схема пневматическая функциональная УГРШ(К)-50-2:
1-КН19 — запорная арматура; Ф1; Ф2 — фильтры; М — манометр показывающий; КН20 — клапан трехлинейный; КП1 — клапан предохранительный сбросной; РД1-РД3 — регуляторы давления газа; КН21 — вентиль
