Газорегуляторный пункт шкафной ГРПШН-А-02

от 40 800 ₽

Газорегуляторный пункт ГРПШ-400/2 представляет собой металлический шкаф с размещенным внутри технологическим оборудованием и обогревателем, обеспечивающим работоспособность устройства в холодное время года.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Технические характеристики ГРПШН-А-02

	ГРПШН-А-02	ГРПШН-А-02П
Регулятор давления газа	РДНК-50	РДНК-50П
Максимальное входное давление, МПа	1,2	1,2
Диапазон настройки давления газа на выходе, кПа	2,0–3,5	3,5–5,0
Максимальная пропускная способность, м³/ч	900	900
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па	1,1	1,1
Расход газа на обогреватель при давлении газа 2000 Па, м³/ч	0,1	0,1
Время включения обогревателя, с	90	90
Время отключения обогревателя при прекращении подачи газа, с	90	90
Габаритные размеры, мм:
длина	1960	1960
ширина	650	650
высота	1450	1450
Масса, кг, не более	400	400

* Стоимость указана для шкафного исполнения с обогревом.

** По заказу возможно изготовление данного изделия с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

Купить ГРПШН-А-02 в Тюмени

Компания осуществляет поставки промышленного оборудования на всей территории РФ. ГРПШН-А-02 входит в перечень стандартного оборудования, доступного к заказу. Доставка в Тюмень выполняется после подписания спецификации и внесения предоплаты согласно договору. Юридическое сопровождение гарантирует чистоту сделки и правильность оформления закрывающих документов.

Стоимость оборудования рассчитывается индивидуально. На итоговую цену влияют условия оплаты, объем партии и удаленность объекта. Запросить расчет можно через форму на портале либо по телефону у менеджеров коммерческого отдела. Сотрудник запросит необходимые исходные данные и подготовит предложение в течение согласованного времени.

Консультации проводят технические специалисты, знакомые с устройством оборудования и особенностями его монтажа. Можно уточнить параметры подключения, требования к сетям и необходимость дополнительных комплектующих. Доставка в Тюмень осуществляется только после стопроцентной проверки товара на наличие заводских дефектов и соответствия упаковки стандартам перевозки.

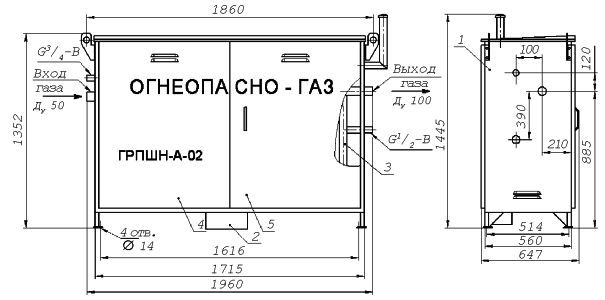

ГРПШ состоит из металлического шкафа 1, размещенного в нем технологического оборудования 3. Металлический шкаф установлен на стойки, под днищем его установлен обогреватель 2, предназначенный для обогрева ГРПШ в холодное время года. Для удобства обслуживания в шкафу имеются дверки 4, 5.

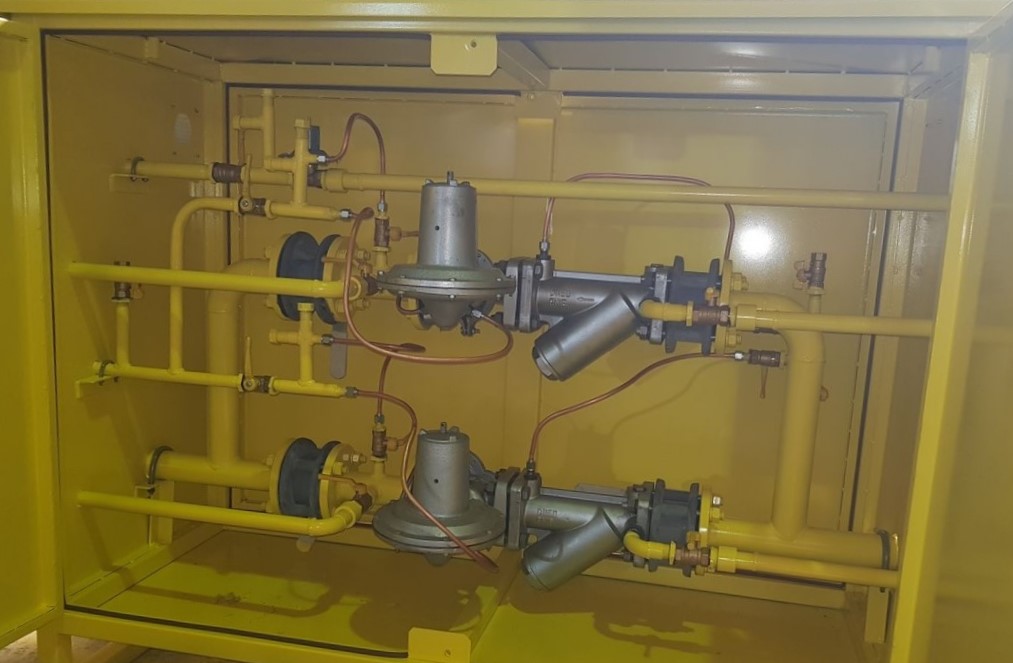

Для подвода газа от ГРПШ к обогревателю ОГ имеется газопровод, регулятор давления РД3, вентиль ВН1. Технологическое оборудование ГРПШ состоит из двух рабочих линий редуцирования. Во время работы ГРПШ одна из линий является резервной. Газ через кран пробковый КН6 или КН8 подводится к фильтру Ф1 или Ф2, очищается от механических примесей и поступает к регулятору давления РД1 или РД2, предназначенному для снижения давления газа и поддержания его на заданном уровне, отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов. От регулятора РД1 или РД2 газ поступает к потребителю через кран пробковый КН7 или КН9. Для определения перепада давления до и после фильтров Ф1 и Ф2 предусмотрены трехлинейные краны КН2, КН3, КН4, КН5, служащие для присоединения дифманометров. Через клапаны КП1 и КП2 рабочие линии редуцирования соединены с продувочными газопроводами. На импульсных линиях установлены краны КН10, КН12, КН13, КН14. Для подключения манометра М3 в целях определения давления на выходе служит клапан КП20.

Газорегуляторный пункт шкафной с газовым обогревом ГРПШ-400/2, ГРПШН-А-02

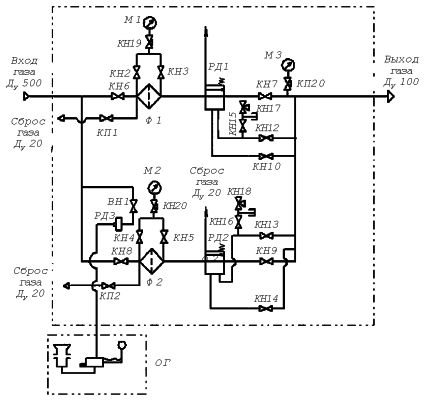

Схема пневматическая функциональная:
РД1, РД2, РД3 — регуляторы давления газа; КН17–КН20, КП20 — клапаны трехлинейные; КН6–КН16, КП1, КП2, ВН1 — запорная арматура; Ф1, Ф2 — фильтры; М1–М3— манометр; ОГ — обогреватель
