Пункт редуцирования газа «Газовичок-10(25)-2» с двумя линиями редуцирования

Пункт Газовичок-10(25)-2 имеет основную и резервную линии редуцирования. Предназначен для снижения высокого давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийном понижении или повышении выходного давления сверх допустимых заданных значений.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Условное обозначение

Пункт редуцирования газа «Газовичок-10(25)»

Технические характеристики

	Газовичок-10(25)	Газовичок-10(25)-2
Рабочая среда	природный газ по ГОСТ 5542-87
Диапазон входных давлений, МПа	0,01–0,6
Давление газа на выходе, МПа	0,002
Пропускная способность, м³/ч	10(25)
Регулятор давления газа	«Домовенок 10(25)»
Присоединительные размеры, дюйм:
входного патрубка	G ¾
выходного патрубка	G 1¼
Масса, кг	18	25
Климатическое исполнение	У1 по ГОСТ 15150

Купить Газовичок-10(25)-2 в Тюмени

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. Газовичок-10(25)-2 имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Тюмень с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Тюмень осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

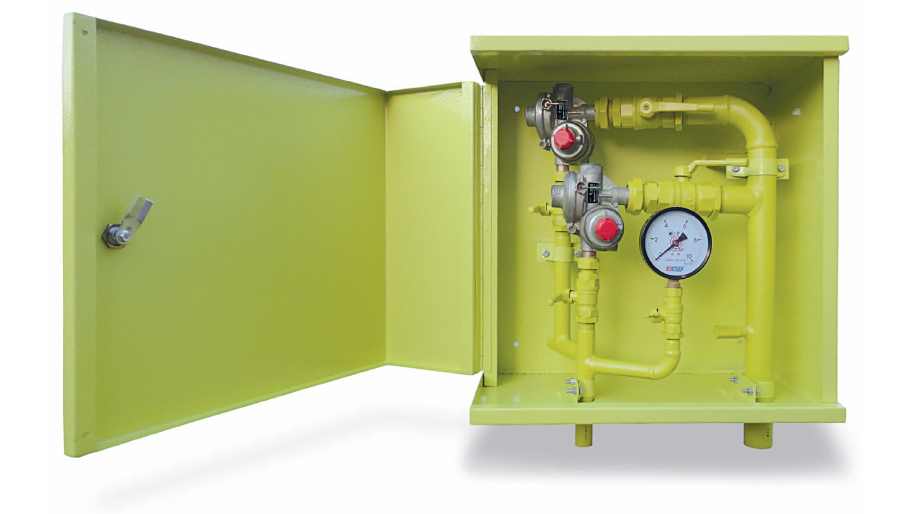

Пункт редуцирования газа «Газовичок-10(25)(-2)» представляет собой металлический шкаф, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка.

Технологическое оборудование состоит из крана 1 на входе, регулятора давления 4, крана 2 на выходе. Для контроля давления на входе имеется манометр 5 с краном 3. Для контроля давления газа на выходе предусмотрен кран 3 со штуцером для присоединения мановакуумметра и(или) штуцер под водяной манометр 6. В исполнении с двумя линиями редуцирования резерв- ная линия идентична основной по своей конструкции.

Схема пневматическая функциональная «Газовичок-10(25)»: 1 — кран шаровой КШ-20; 2 — кран шаровой КШ-32; 3 — кран под мано- метр; 4 — регулятор давления газа «Домовенок 10(25)»; 5 — входной манометр; 6 — штуцер для подключения манометра
