Газорегуляторный пункт шкафной ГРПШ-10

от 7 200 ₽

Коммунально-бытовой ГРПШ-10 является домовым газорегуляторным пунктом. Газорегуляторные пункты этого типа оснащаются регулятором давления газа со встроенными запорным и сбросным клапанами. По желанию заказчика предусмотрена возможность установки манометров для контроля уровня входного и выходного давления газа.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель:ООО «ЭПО Сигнал»

Технические характеристики ГРПШ-10

Тип регулятора давления газа

РДГК-10

Регулируемая среда

природный газ по ГОСТ 5542-87

Температура окружающей среды, °С

от –40 до +60

Максимальное входное давление, МПа

0,6

Выходное давление, кПа

1,5 … 2,0

Давление срабатывания запорного клапана, кПа:



при повышении Рвых

2,4 … 3,2

при понижении Рвых

0,3 … 1,0

Давление срабатывания сбросного клапана, кПа

2,2 … 2,9

Пропускная способность, м3/ч:



при Рвх=0,05 МПа

4

при Рвх=0,1 МПа

8

при Рвх=0,2 МПа

9

при Рвх=0,3 МПа

11

при Рвх=0,4 МПа

13

при Рвх=0,5 МПа

14

при Рвх=0,6 МПа

15,5

Масса, кг, не более

13

Межремонтный интервал (ТР,ТО)

3

Средний срок службы, до списания, лет

15

Гарантийный срок эксплуатации, лет

5

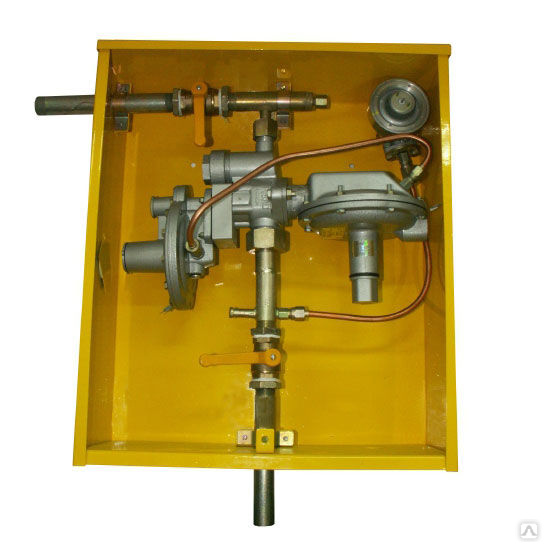

Пункт выполнен в виде шкафа, в котором расположен кран и регулятор. В ГРПШ-6 установлен регулятор РДГБ-6 со встроенными ПСК, ПЗК и фильтром. В ГРПШ-10 установлен регулятор РДГК-10 со встроенными ПСК, ПЗК и фильтром.

В ГРПШ-10МС установлен регулятор РДГК-10М со встроенными ПЗК, фильтром и автономный ПСК.

Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для контроля входного и выходного давлений предусмотрены штуцеры для подключения манометра.

Газорегуляторные пункты шкафные коммунально-бытового назначения ГРПШ-6, ГРПШ-10, ГРПШ-10МС
Газорегуляторные пункты шкафные коммунально-бытового назначения ГРПШ-6, ГРПШ-10, ГРПШ-10МС

Функциональная схема ГРПШ-6 : 1 — входной патрубок Ду15; 2 — кран шаровый Ду 20; 3 — регулятор давления РДГБ-6; 4 — сбросной штуцер; 5, 7 — штуцер для подключения манометра, 6 — выходной патрубок Ду20

Газорегуляторные пункты шкафные коммунально-бытового назначения ГРПШ-6, ГРПШ-10, ГРПШ-10МС
Газорегуляторные пункты шкафные коммунально-бытового назначения ГРПШ-6, ГРПШ-10, ГРПШ-10МС
Газорегуляторные пункты шкафные коммунально-бытового назначения ГРПШ-6, ГРПШ-10, ГРПШ-10МС
Газорегуляторные пункты шкафные коммунально-бытового назначения ГРПШ-6, ГРПШ-10, ГРПШ-10МС

Функциональная схема ГРПШ-10, ГРПШ-10 МС:1 - регулятор, 2, 3 - кран шаровый Ду20, 4 - штуцер для манометра входного давления, 5 - штуцер для манометра выходного давления, 6 - выход предохранительного сбросного клапана (за стенку шкафа), 7 - клапан предохранительный сбросной КПС-Н.
