Газорегуляторный пункт шкафной с узлом учета и газовым обогревом ГРПШ-32-СГ

ГРПШ-32-СГ — пункт газорегуляторный шкафной с одной линией редуцирования, байпасом и узлом учета газа. Предназначен для редуцирования давления газа, очищения газа от примесей, прекращения подачи газа при аварийном изменении заданного уровня выходного давления, учета объема газа. Устройство представляет собой металлический шкаф с с размещенным внутри технологическим оборудованием. Для удобства эксплуатации газорегуляторный пункт имеет две двери.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

 ГРПШ-32/10-СГГРПШ-32/6-СГГРПШ-32/3-СГ
Рабочая среда природный газ по ГОСТ 5542-87
Давление на входе, МПа 0,3 0,6 1,2
Диапазон настройки давления газа на выходе, кПа 2–2,5 2–2,5 2–2,5
Пропускная способность (для газа g = 0,73 кг/м³), м³/ч
0,1 45 25 7
0,3 100 55 17
0,6 105 30
0,9 47
1,2 64
Регулятор давления газа комбинированный РДНК-32/10 РДНК-32/6 РДНК-32/3
Тепловая мощность обогревателя при давлении газа 2000 Па, м³/ч 0,96 0,96 0,96
Расход газа на обогреватель при давлении газа 2000 Па, м³/ч 0,1 0,1 0,1
Время отключения обогревателя, с 90 90 90
Время отключения обогревателя при прекращении подачи газа, с 90 90 90
Счетчик газа RVG-G 16 RVG-G 16 RVG-G 16
Условный проход счетчика газа, ДУ, мм 50 50 50
Погрешность измерения в диапазоне измерения расхода, % (20–100) Qmax ±1 ±1 ±1
Масса, кг 350 350 350

ГРП шкафной представляет собой металлический шкаф 1 с размещенным в нем технологическим оборудованием 2. Для удобства обслуживания в шкафу имеются двери 3 и 4. Под днищем расположен обогреватель 5, предназначенный для обогрева ГРП шкафного в холодное время. Газ к обогревателю 5 подводится по газопроводу 6.

Технологическое оборудование ГРП шкафного состоит из основной (рабочей) линии 1 и обводной (байпасной) линии 2. Газ через кран 3 поступает к фильтру сетчатому 4, очищается от механических примесей и проходит дальше через счетчик газа 5, предназначенный для измерения объема проходящего потока газа. Для корректировки показаний счетчика 5 по температуре и давлению газа установлены термометр манометрический самопишущий 6 и манометр самопишущий 7, подключенный через кран 8.

Для визуального наблюдения за давлением газа и измерения перепада давления на фильтре 4 установлены краны 9, 10; клапан 11 и манометр 12.

После счетчика 5 газ поступает к регулятору давления 13, предназначенному для снижения давления газа и поддержания его в заданных пределах. На импульсных линиях регулятора 13 установлены краны 14, 15. От регулятора давления через кран 16 газ поступает к потребителю.

На выходе основной линии установлен предохранительно-сбросной клапан 17 с краном 18. Для измерения давления газа на выходе установлен кран 19.

Для обеспечения бесперебойной подачи газа к потребителю при ремонте оборудования предусмотрена обводная линия 2 с установленными на ней краном 20, вентилем 21 и манометром 22 для контроля давления, подключенным через клапан 23.

Для сброса газа на основной линии 1 предусмотрен сбросной трубопровод 26 с краном 27.

Краны 28, 29 предусмотрены для измерения перепада давления на счетчике 5.

Для подачи газа к обогревателю 30 установлен кран 32.

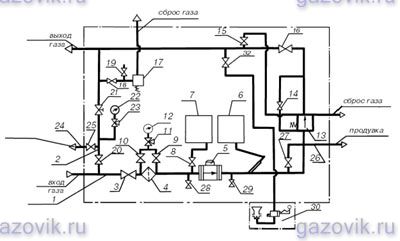

Схема пневматическая функциональная ГРПШ-32-СГ

Схема пневматическая функциональная ГРПШ-32-СГ:
1 — основная линия; 2 — обводная линия; 4 — фильтр сетчатый; 5 — счетчик газа; 6 — термометр манометрический самопишущий; 7 — манометр самопишущий; 13 — регулятор давления; 17 — клапан предохранительно-сбросной; 12, 22 — манометры; 8, 11, 23 — клапаны трехлинейные;24, 26 — сбросные линии; 3, 9, 10, 14, 15, 16, 18, 19, 27, 28, 29, 32 — запорная арматура; 21 — вентиль; 30 — обогреватель

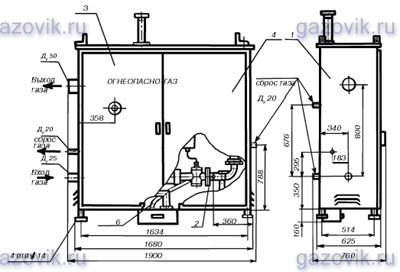

Габаритный чертеж ГРПШ-32-СГ
Габаритный чертеж ГРПШ-32-СГ

Габаритный чертеж ГРПШ-32-СГ:
1 — шкаф; 2 — оборудование технологическое; 3, 4 — дверки; 5 — обогреватель; 6 —  газопровод
